Caractéristiques techniques :
1. Architecture centrale ultra-efficace et sécurisée
Ce contrôleur utilise des IGBT de qualité automobile et est équipé d'un système de refroidissement liquide, atteignant un rendement système jusqu'à 98,5 %. Compatible avec les alimentations 12 V et 24 V, il offre une grande flexibilité d'intégration. Doté d'algorithmes anti-jitter intelligents à basse vitesse et de mécanismes de protection complets, il est conforme à la norme de sécurité fonctionnelle ISO 26262, garantissant un fonctionnement fiable et sûr.
2. Système d'alimentation haute puissance, multifonctionnel et hautement compatible
Ce générateur offre une densité de puissance exceptionnelle et fonctionne sur une large plage de tensions continues de 230 à 750 V. Il est également compatible avec les plateformes 800 V. Sa puissance de crête peut atteindre 150 kilowatts et sa puissance de sortie est réglable de 60 à 100 kilowatts afin de répondre à diverses applications. De plus, son indice de protection IP67 garantit une étanchéité à la poussière et à l'eau, assurant ainsi un fonctionnement optimal même dans des environnements difficiles.
3. Intégration système intelligente et transparente
Ce contrôleur intelligent prend en charge les fonctions de diagnostic UDS optionnelles et les mises à jour à distance OTA, permettant une maintenance automatisée et sans rappel de mise à jour. Il est doté d'une interface de connexion rapide haute tension pour une installation simplifiée, prend en charge la communication CAN (CAN 2.0) et utilise un transformateur rotatif pour un positionnement précis du rotor, garantissant ainsi une commande moteur fluide et un enregistrement complet des données pour le débogage.
| Numéro de série | Projet | Décrire | Remarque |
| 1 | Configuration du lecteur | Contrôleur de moteur/générateur | Facultatif |
| 2 | Plage de tension de fonctionnement | 230-750 Vcc | Compatible avec la plateforme 800V (personnalisable) |
| 3 | Tension nominale | 320/540 Vcc | / |
| 4 | Alimentation de commande basse tension | 12 V/24 V | / |
| 5 | Courant de phase de crête | 300/400/500 bras | Facultatif |
| 6 | Puissance de crête | 150 kW | En option : 60-100 kW |
| 7 | Type de capteur de position | Résolveur | / |
| 8 | Dimensions d'assemblage | / | / |
| 9 | Efficacité du système | 98,5% | / |
| 10 | Méthode de refroidissement | Refroidissement liquide (mélange à 50 % d'eau et d'éthylène glycol) | / |
| 11 | Protocole de diagnostic | UDS (Services de diagnostic unifiés) | Facultatif |
| 12 | Méthode de mise à jour | Mise à jour à distance OTA (Over-the-Air) | Facultatif |
| 13 | Protection contre les infiltrations | IP67 | / |
| 14 | Protocole de communication | CAN 2.0 | / |
| 15 | Type de connexion haute tension | Connecteur rapide | / |
Spécifications d'interface

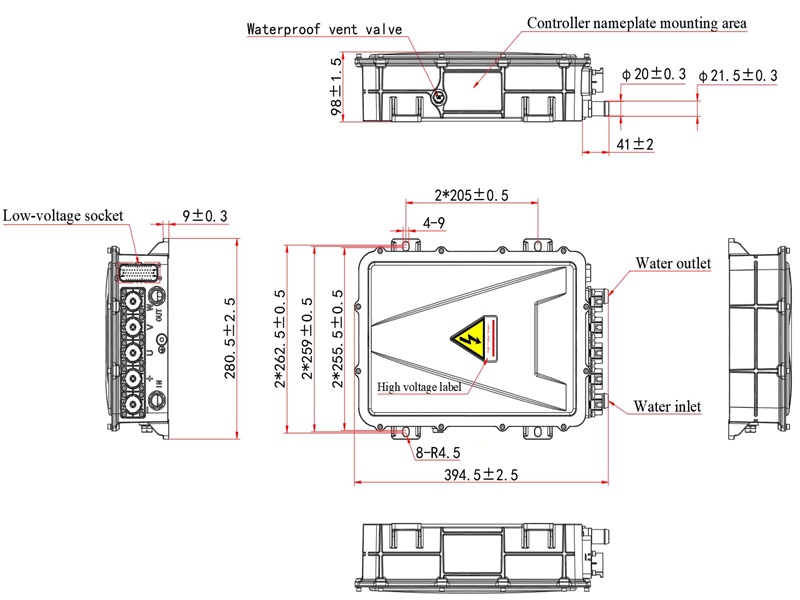

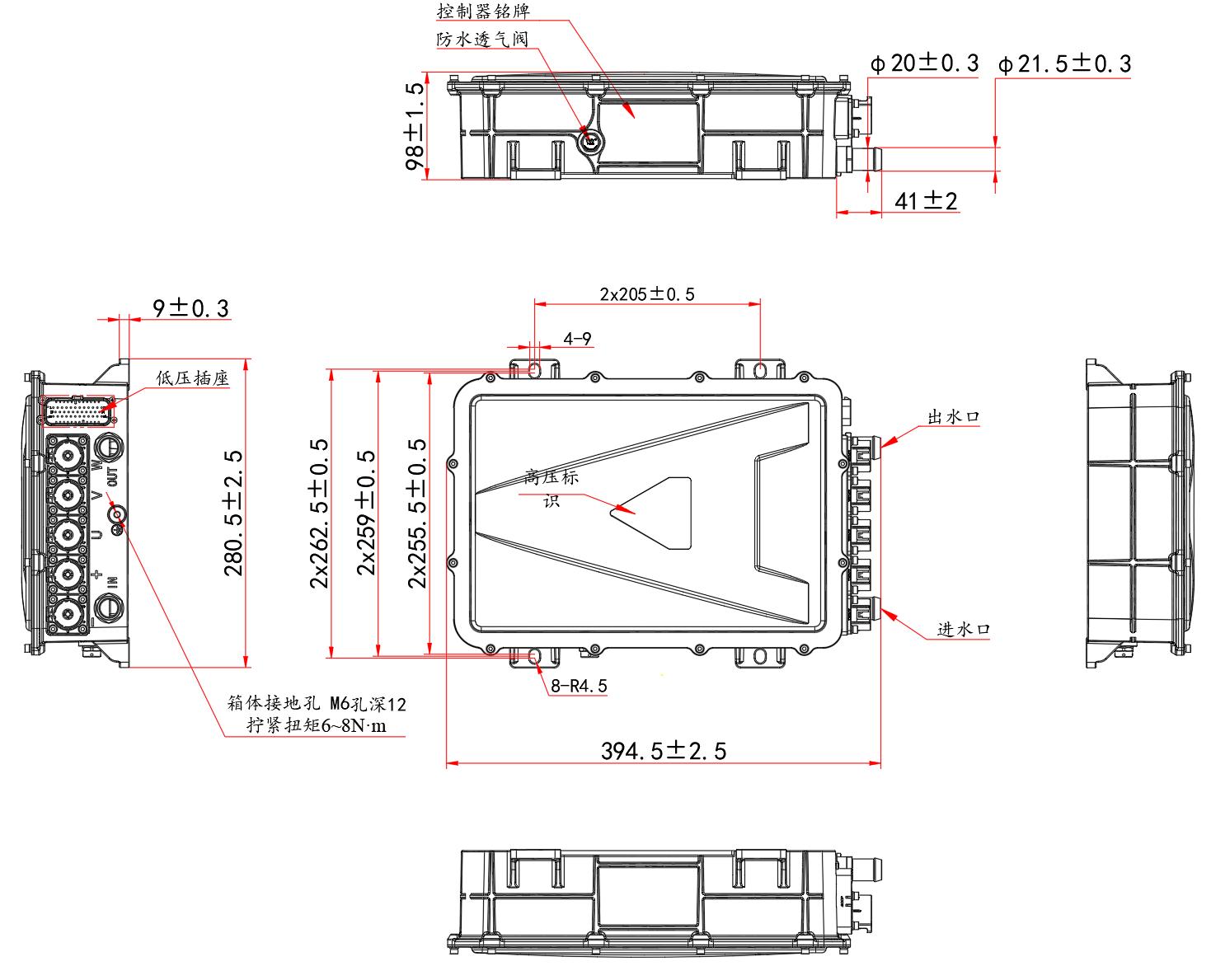

Diagramme d'apparence de l'interface

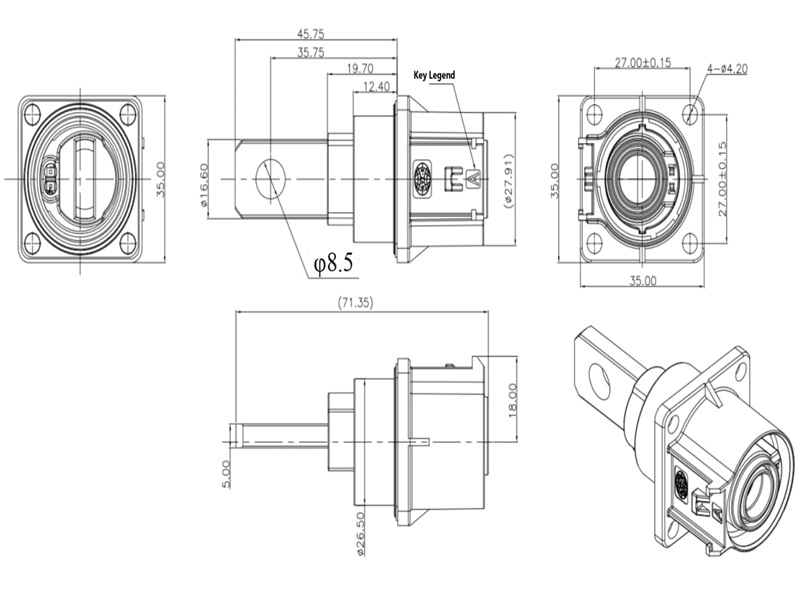

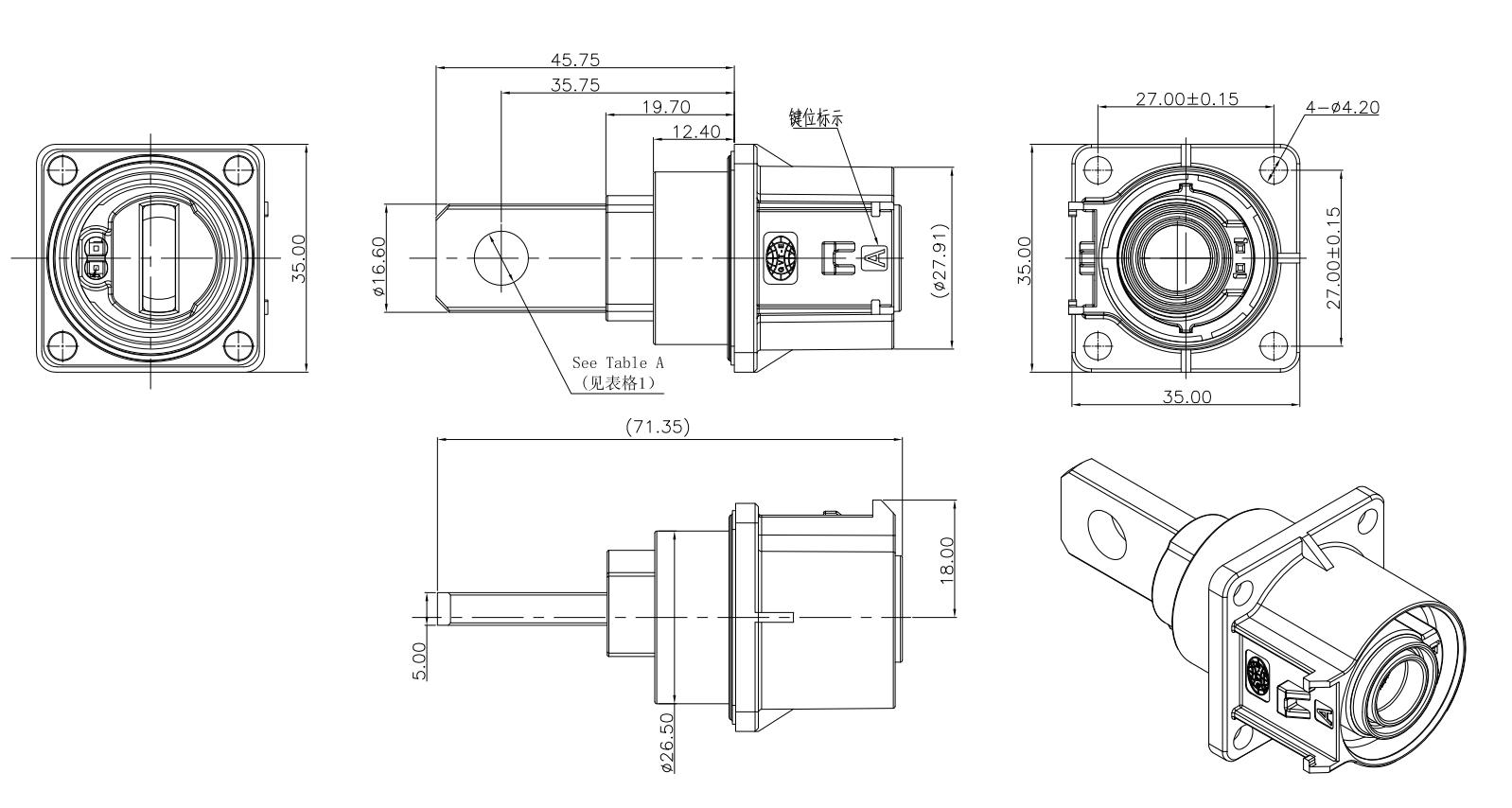

Connecteur haute tension

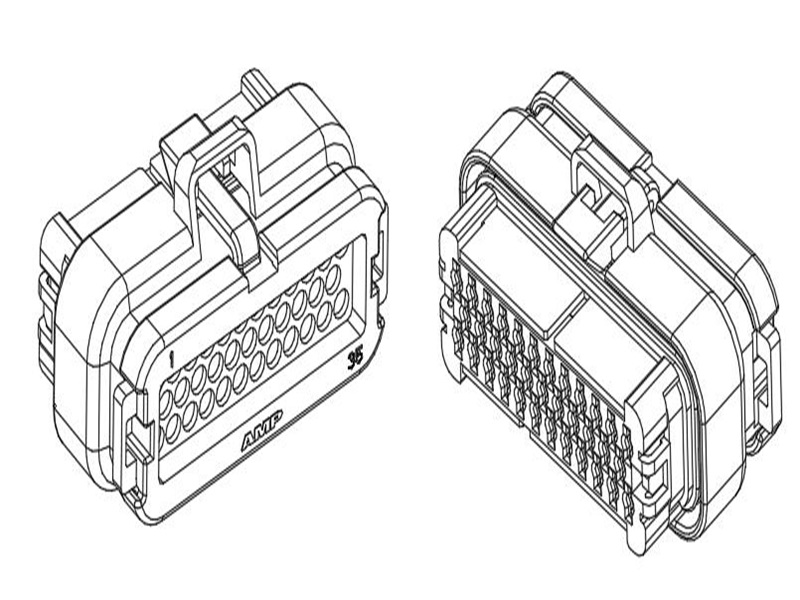

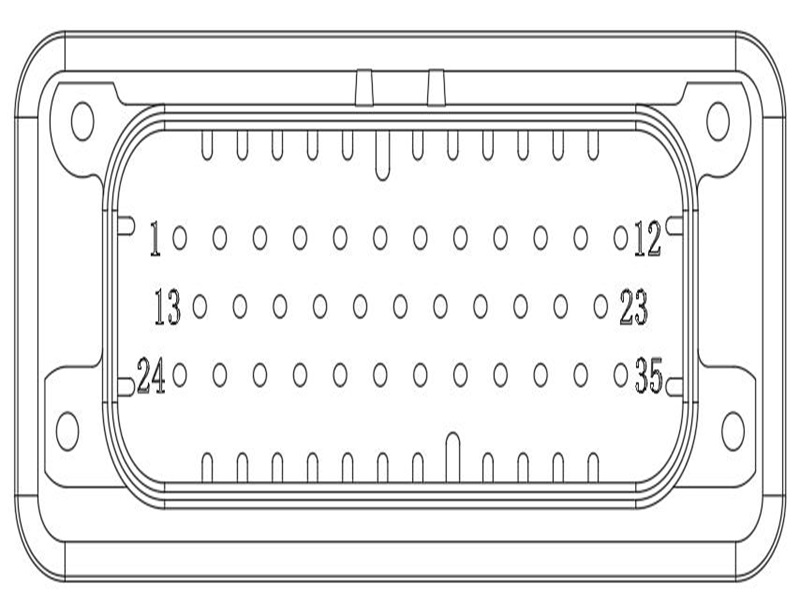

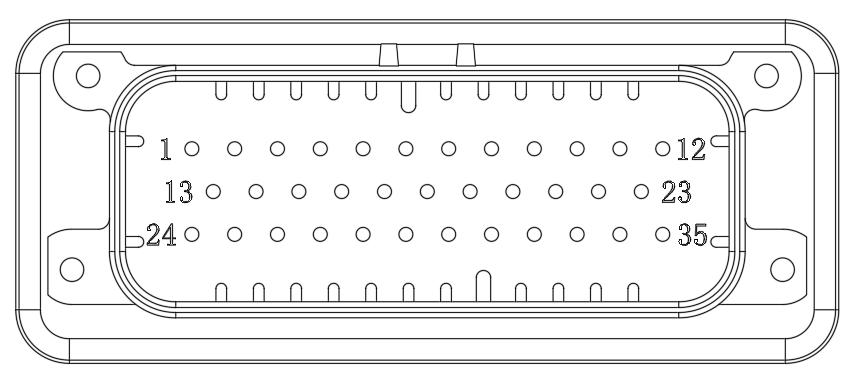

Connecteur basse tension
