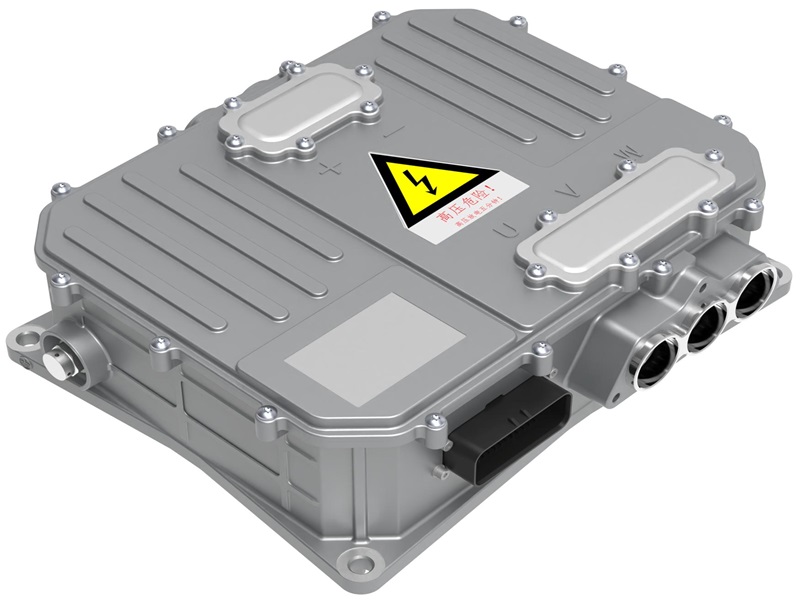

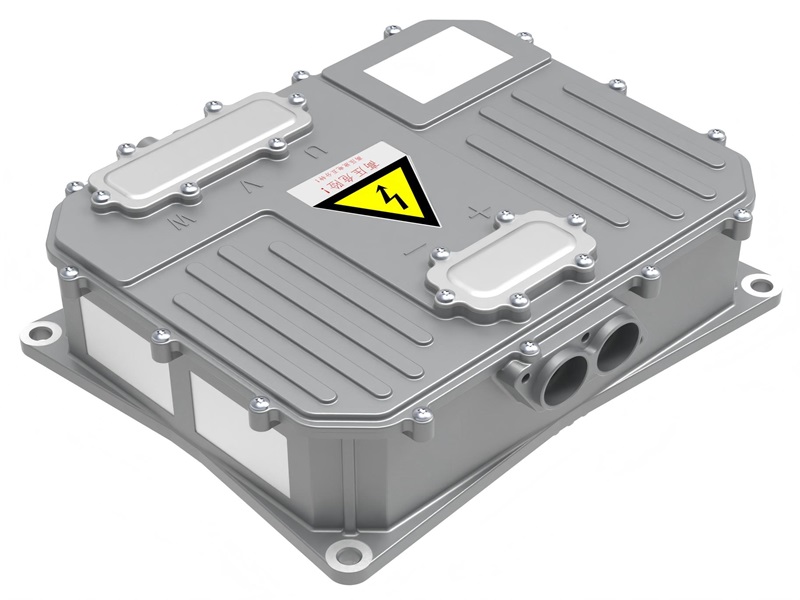

Ce produit s'applique à divers domaines tels que les mini-véhicules, les balayeuses et les engins de chantier. Il intègre les fonctions VCU et prend en charge le diagnostic UDS et les mises à jour à distance OTA. Le contrôleur, associé à un moteur synchrone à aimant permanent, utilise un transformateur rotatif comme capteur de position du rotor et bénéficie d'un système de protection complet et d'un indice de protection élevé IP67, offrant ainsi une solution de conduite efficace, intelligente et confortable pour les véhicules 100 % électriques.
Numéro de projet :
002Commande (MOQ) :
Based on full container load (FCL); exact quantity varies with the packaging solution of each product.Paiement :
Prepayment requiredOrigine du produit :
Xiamen City,Fujian Province ,ChinaCouleur :
Gold and silver color; Silver-whiteDélai de mise en œuvre :
From deposit to vessel loading : 30–35 days for regular bulk orders.
Spécifications des paramètres
| Numéro de série | Projet | Décrire | Remarque |
| 1 | Type de moteur | Moteur synchrone à aimant permanent | / |
| 2 | Plage de tension de fonctionnement | 200 – 450 Vcc | / |
| 3 | Tension nominale | 320 Vcc | / |
| 4 | Méthode de refroidissement | Refroidissement naturel par l'air | Nécessite une circulation d'air pour le refroidissement |
| 5 | Puissance nominale/de crête | 10 kW / 27 kW | / |
| 6 | Couple nominal/maximum | 25 Nm / 105 Nm | / |
| 7 | Vitesse nominale/de pointe | 2500 tr/min / 9000 tr/min | / |
| 8 | Type d'encodeur | Résolveur | / |
| 9 | Dimensions du moteur | / | / |
| 10 | Fonction VCU | Reconnaissance du mode de conduite, calcul de la vitesse du véhicule, etc. | Soutien |
| 11 | Fonctions de protection | Protection contre les défauts, protection de sécurité, amortissement actif, etc. | Soutien |
| 12 | Protocole de diagnostic | UDS (Services de diagnostic unifiés) | Soutien |
| 13 | Mise à jour du firmware | OTA (Over‑le‑Mise à niveau à distance Air) | Soutien |
| 14 | Mode de réveil | Réveil câblé‑mode veille et marche/arrêt | / |
| 15 | Protection contre les infiltrations | IP67 | / |
| 16 | Interface de communication | CAN 2.0 | / |
| 17 | Faible‑Alimentation de contrôle de tension | 12 V | / |
| 18 | Taille du contrôleur de moteur | / | / |
Spécifications d'interface

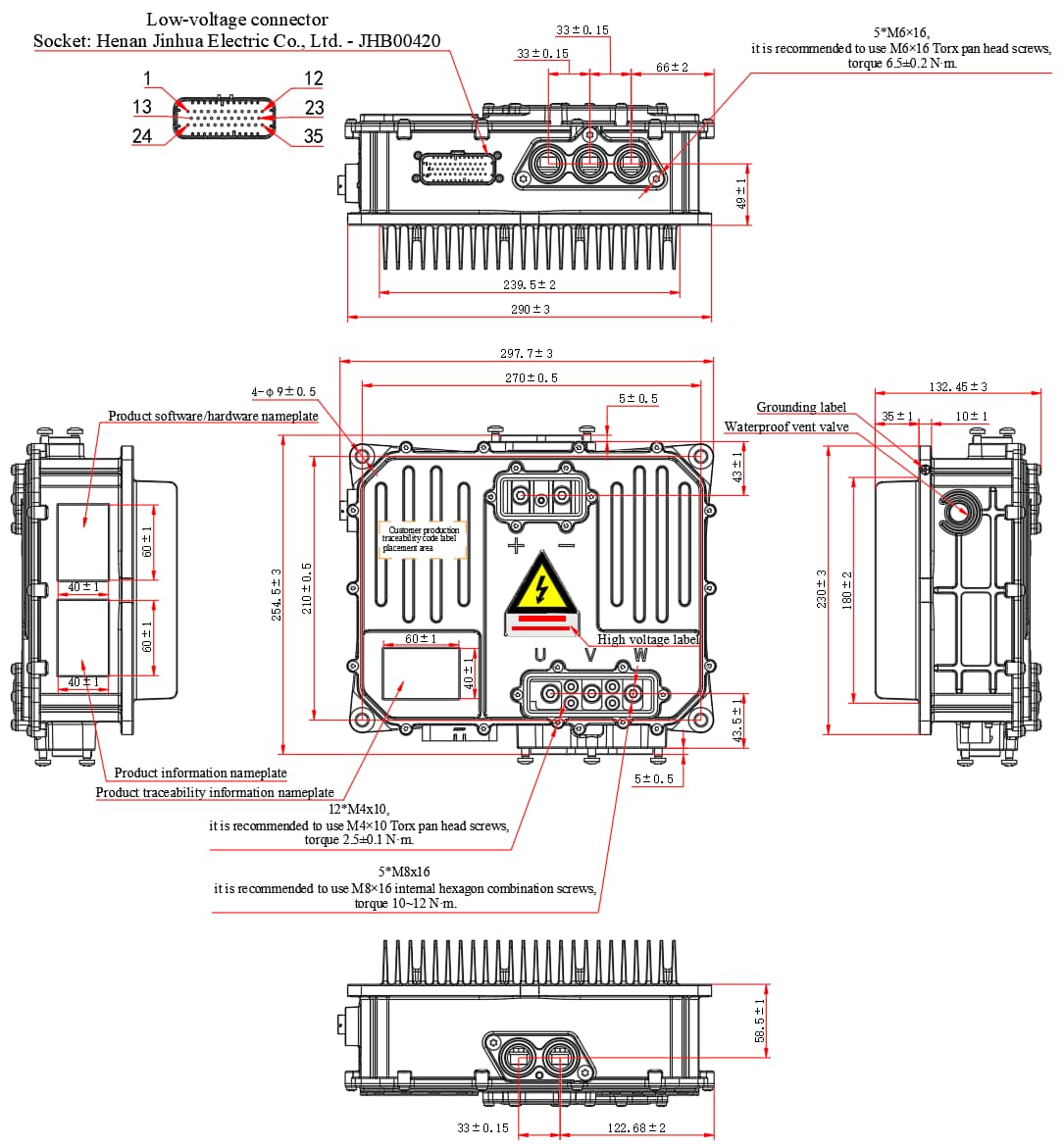

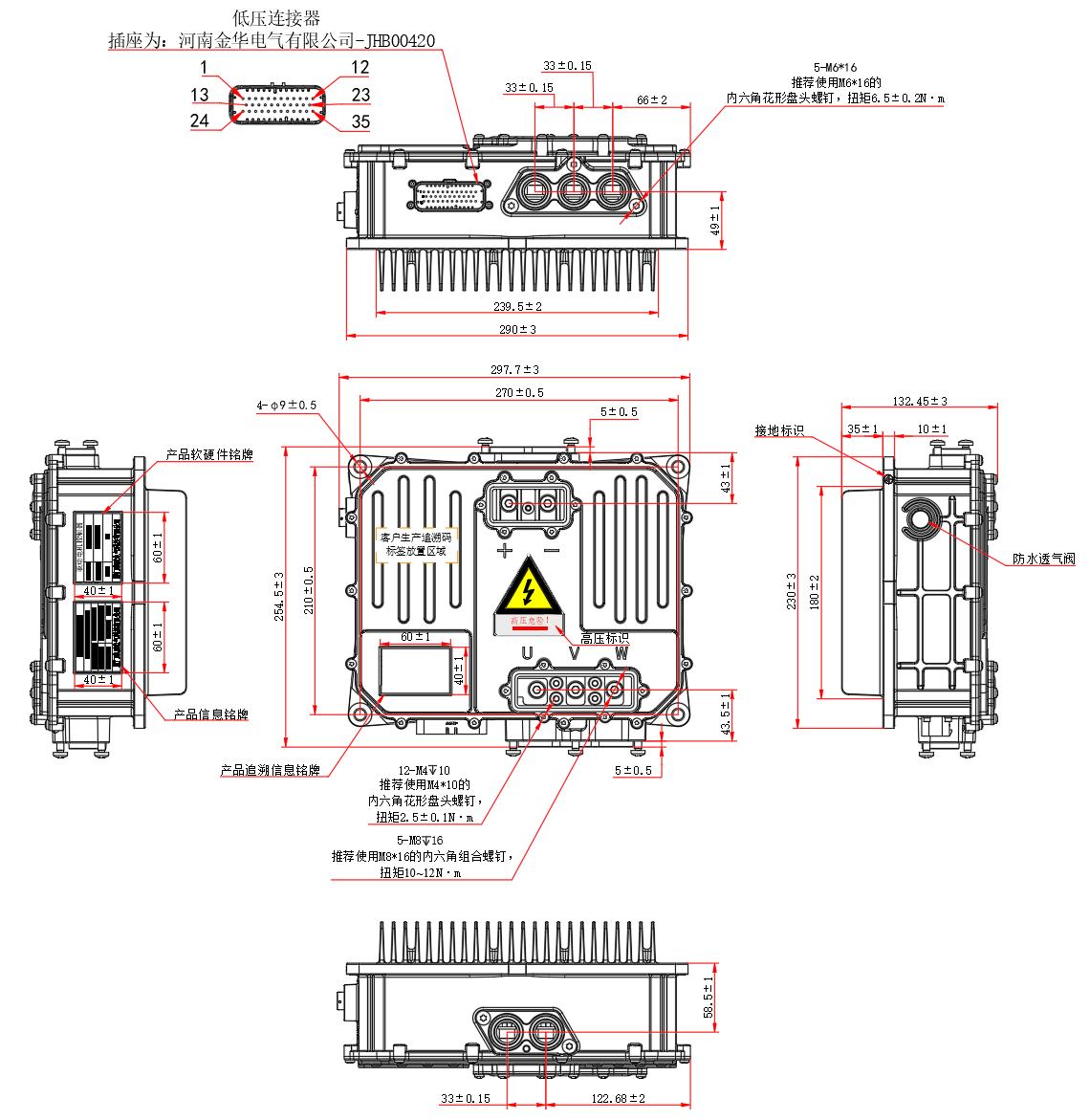

Diagramme d'apparence de l'interface

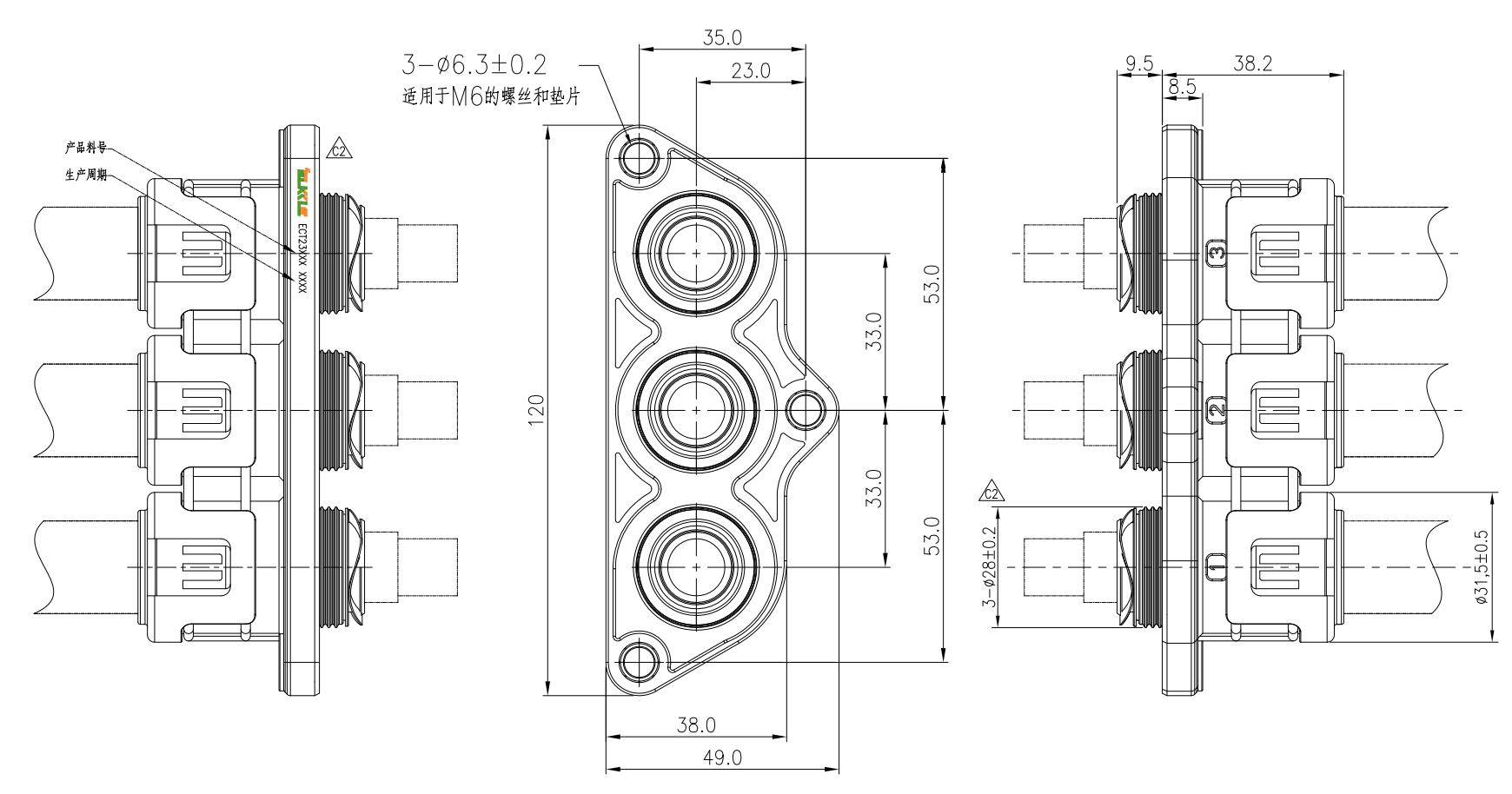

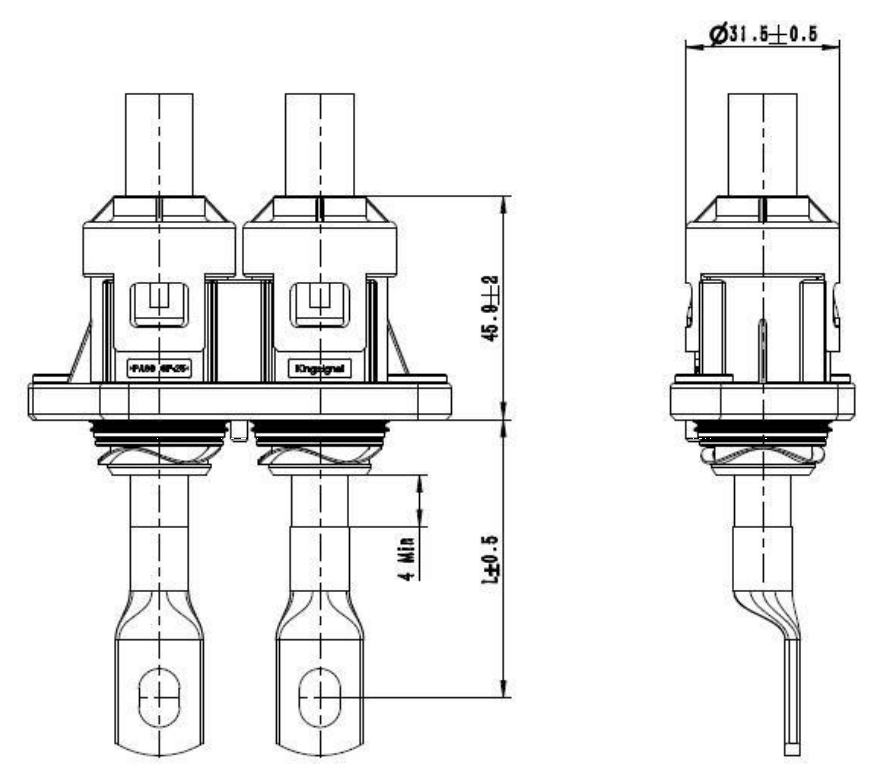

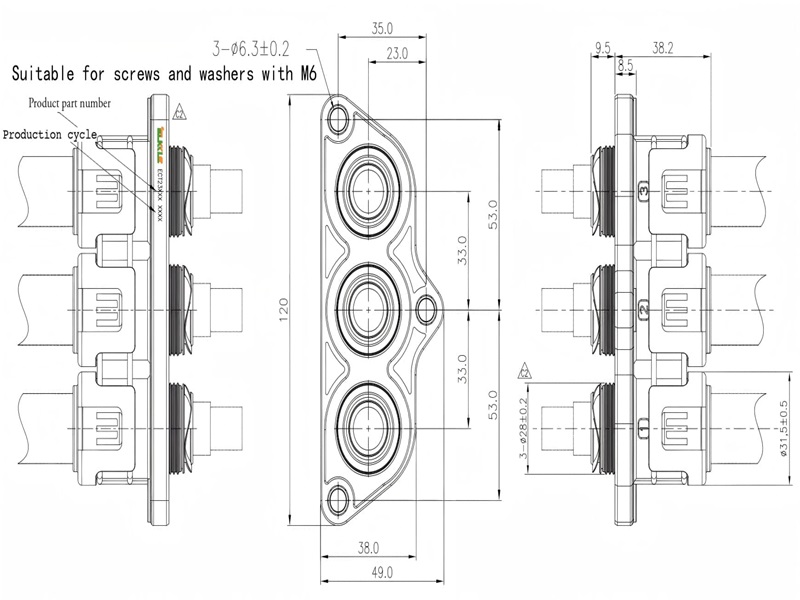

Schéma d'interface du connecteur haute tension

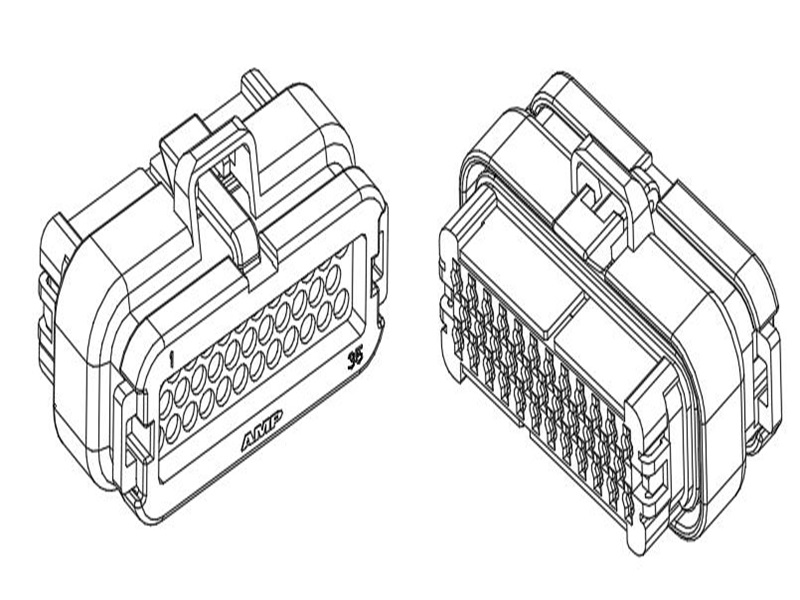

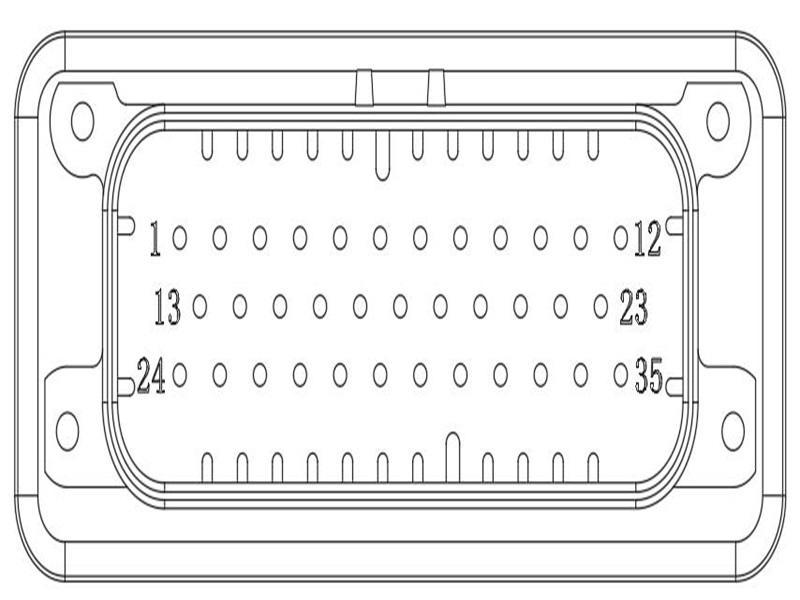

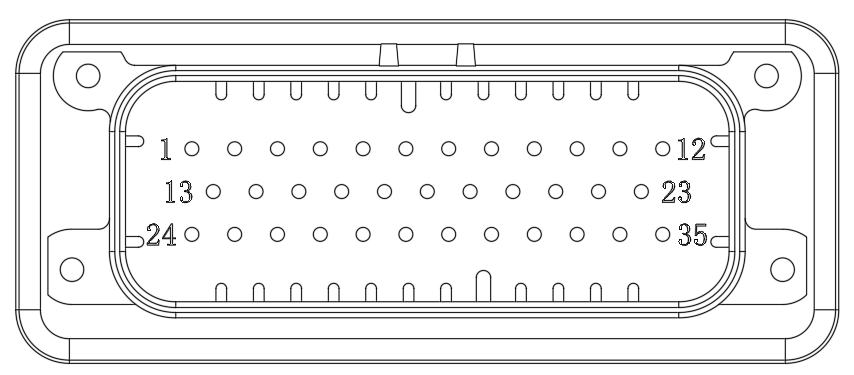

Schéma d'interface du connecteur basse tension
Caractéristiques principales du produit :
Compatibilité de tension flexible
Prend en charge une plage de tension de fonctionnement de 200 à 450 Vcc, permettant une adaptation rapide à de multiples plateformes de véhicules et d'équipements sans nécessiter de modifications matérielles supplémentaires.
Durabilité environnementale à haute fiabilité
Indice de protection IP67, ce moteur offre une résistance supérieure à la poussière et à l'eau, garantissant un fonctionnement stable même dans des conditions difficiles (poussière, humidité et vibrations). Un résolveur intégré assure un retour d'information précis sur la position du rotor, assurant ainsi un fonctionnement efficace et régulier.
Intégration de contrôle intelligent
Intègre les fonctions de l'unité de commande du véhicule (VCU), notamment la reconnaissance du mode de conduite et le calcul de la vitesse, ainsi que les diagnostics UDS et les mises à jour OTA (Over-The-Air). Des fonctionnalités supplémentaires, telles que la protection contre les pannes, la sécurité et l'amortissement actif, permettent une gestion intelligente tout au long du cycle de vie.
Intégration système simplifiée
Doté d'une interface de communication CAN2.0 standard et de mécanismes de sécurité intégrés ainsi que de capacités d'enregistrement de données, le contrôleur permet une intégration transparente avec les systèmes de commande électroniques des véhicules ou des équipements, réduisant ainsi les coûts de mise en service et d'entretien.
Avantages liés à l'environnement et aux services en usine
Environnement de production
Un atelier standardisé sans poussière, doté d'un système de tests automatisés de bout en bout, garantit une qualité et une fiabilité constantes pour chaque unité. Les composants clés proviennent de fournisseurs leaders du secteur, assurant ainsi une qualité irréprochable à chaque étape de la production.
Capacités de R&D
Une équipe expérimentée en contrôle moteur propose des services personnalisés de réglage des paramètres et de développement de fonctions, permettant une réponse rapide aux exigences spécifiques des clients.
Scénarios d'application
