Caractéristiques techniques :
(1) Avantages structurels et d'efficacité
Ce contrôleur de moteur/générateur utilise la puce TC725 et des IGBT de qualité automobile pour un rendement élevé, atteignant 98,5 % avec refroidissement liquide. Il offre une large compatibilité avec les alimentations 12 V/24 V, garantissant une intégration flexible. Des algorithmes intelligents avancés assurent la stabilisation des variations de tension à basse vitesse et des mécanismes de protection, le tout au sein d'une architecture conforme à la norme ISO 26262 pour une sécurité fonctionnelle optimale.
(2) Performances et densité de puissance
Ses performances en matière de densité de puissance sont exceptionnelles. La puissance de crête peut atteindre 100 kW, avec des options de réglage de 40 kW à 80 kW selon les besoins. Sa conception assure une grande flexibilité de compatibilité avec les tensions d'alimentation et permet un fonctionnement dans une plage de 230 à 450 Vcc. Les options de courant de crête par phase sont de 300, 400 et 500 A pour répondre aux exigences de diverses applications.
(3) Fiabilité et adaptabilité environnementale
Ce produit bénéficie d'un indice de protection IP67, garantissant une excellente étanchéité à la poussière et à l'eau, et un fonctionnement stable même dans des environnements complexes et difficiles. Il utilise un transformateur rotatif pour un retour d'information précis sur la position du rotor, assurant ainsi une variation de vitesse fluide et efficace pour le fonctionnement du moteur électrique.
(4) Caractéristiques fonctionnelles
Ce système de commande électronique prend en charge les fonctions de diagnostic UDS optionnelles et les mises à jour à distance OTA, permettant une maintenance simplifiée. Il est également doté d'une interface de connexion rapide haute tension pour une installation facile.
(5) Intégration du système
Il prend en charge la communication CAN (CANFD et CAN2.0), dispose de fonctions de sécurité intégrées basées sur des transformateurs rotatifs pour la détection de position et possède les capacités d'enregistrement de données nécessaires au débogage du système et à l'assistance technique sur site.
| Numéro de série | Projet | Décrire | Remarque |
| 1 | Configuration du lecteur | Contrôleur de moteur/générateur | Facultatif |
| 2 | Plage de tension de fonctionnement | 230-450 Vcc | / |
| 3 | Tension nominale | 320 Vcc | / |
| 4 | Alimentation de commande basse tension | 12 V/24 V | / |
| 5 | Courant de phase de crête | 300/400/500 bras | Facultatif |
| 6 | Puissance de crête | 100 kW | En option : 40-80 kW |
| 7 | Type de capteur de position | Résolveur | / |
| 8 | Dimensions d'assemblage | / | / |
| 9 | Efficacité du système | 98,5% | / |
| 10 | Méthode de refroidissement | Refroidissement liquide (mélange à 50 % d'eau et d'éthylène glycol) | / |
| 11 | Protocole de diagnostic | UDS (Services de diagnostic unifiés) | Facultatif |
| 12 | Méthode de mise à jour | Mise à jour à distance OTA (Over-the-Air) | Facultatif |
| 13 | Protection contre les infiltrations | IP67 | / |
| 14 | Protocole de communication | CAN FD, CAN 2.0 | / |
| 15 | Type de connexion haute tension | Connecteur rapide | / |
Atout concurrentiel fondamental
Avantage en matière d'efficacité : Le rendement du système atteint 98,5 %, ce qui le place parmi les meilleurs produits du marché. Pour les véhicules en fonctionnement, il permet de réaliser des économies d'énergie directes.
- Conception de la plateforme : tension nominale de 320 V + large plage de tension de 230 à 450 V. Un seul contrôleur peut être adapté à plusieurs modèles de plateformes de véhicules, ce qui réduit les coûts de gestion des références pour les constructeurs automobiles.
- Qualité automobile : Puce TC725 + IGBT de qualité automobile + architecture ISO26262. De la puce au système, elle répond entièrement aux exigences automobiles.
- Assistance complète tout au long du cycle de vie : mise à jour OTA à distance optionnelle + diagnostic UDS. Cela permet au service après-vente de passer d’une approche réactive à une approche préventive.
Scénario d'application
Ce contrôleur est principalement destiné aux modèles de véhicules suivants :
1. Véhicules utilitaires 100 % électriques : camions électriques, véhicules logistiques
2. Véhicules utilitaires à autonomie étendue : camions à autonomie étendue, véhicules logistiques
3. Matériel agricole : Tracteurs électriques, moissonneuses-batteuses, etc.
4. Machines de construction : chargeuses électriques, excavatrices, etc.
En tant que fournisseur professionnel de contrôleurs de moteurs pour véhicules utilitaires électriques, nos produits sont largement utilisés dans les systèmes d'alimentation de divers modèles de véhicules utilitaires.
Spécifications d'interface

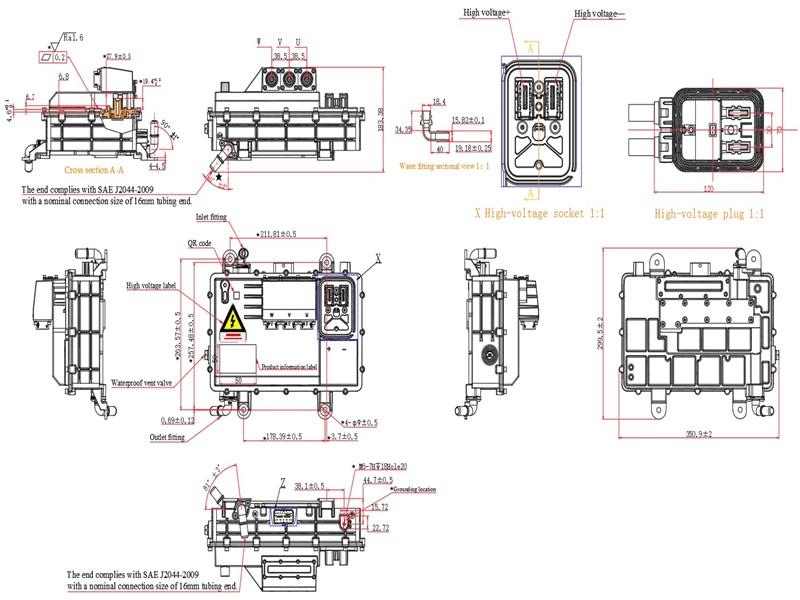

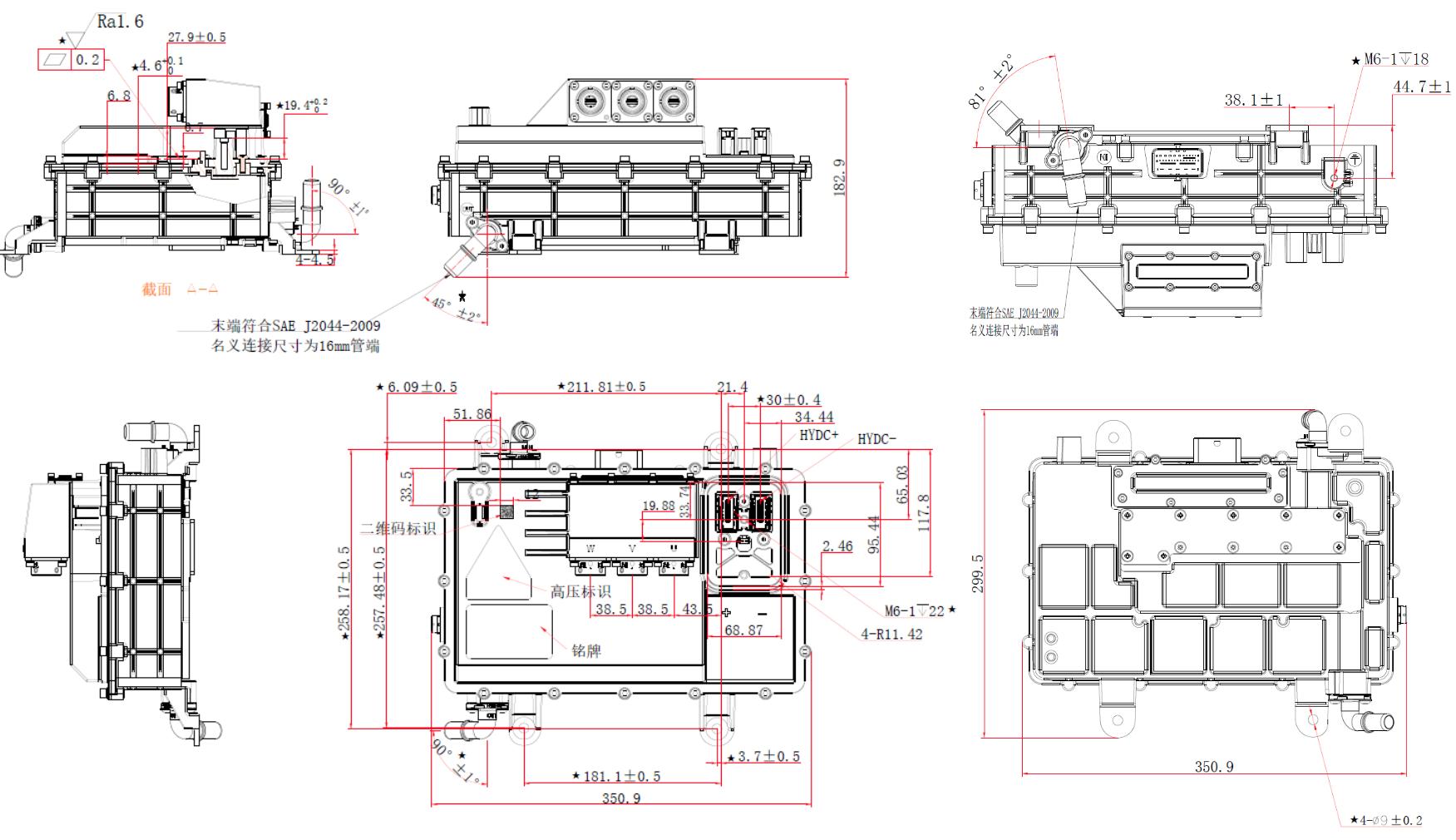

Diagramme d'apparence de l'interface

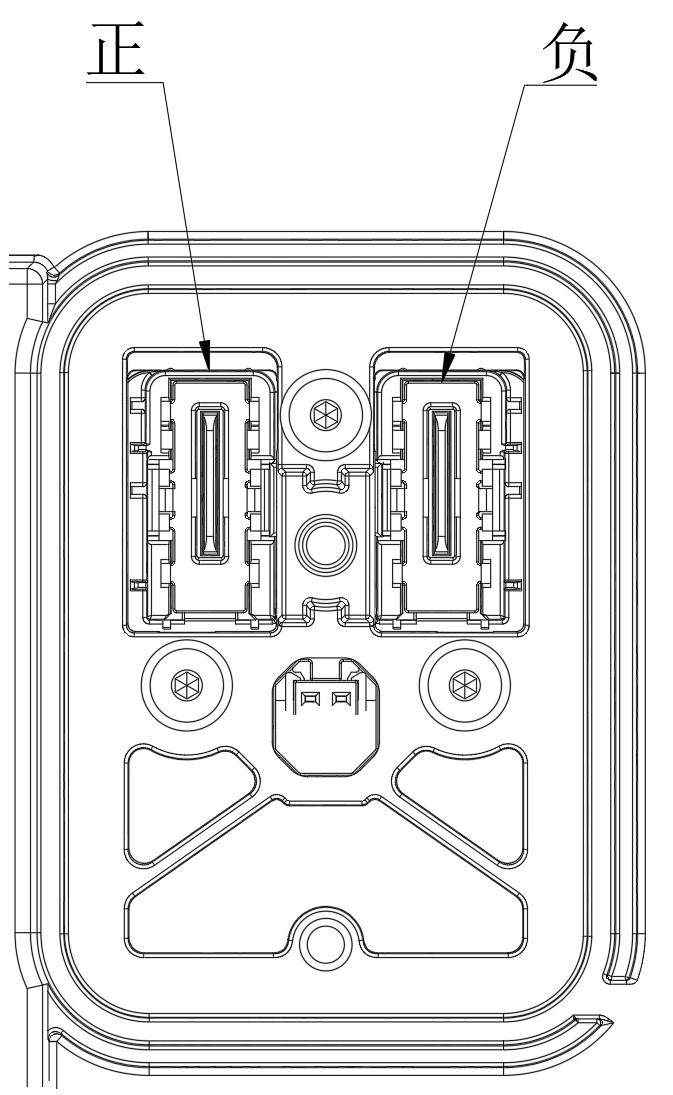

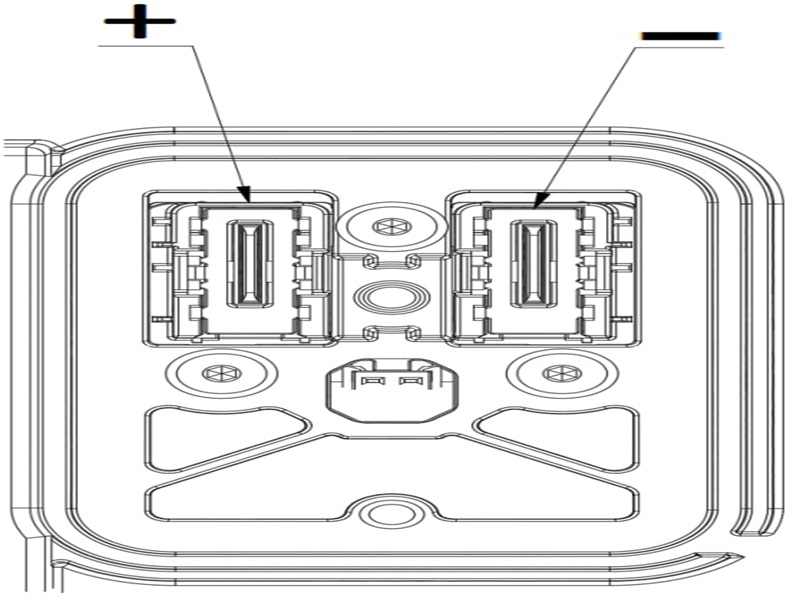

Connecteur haute tension

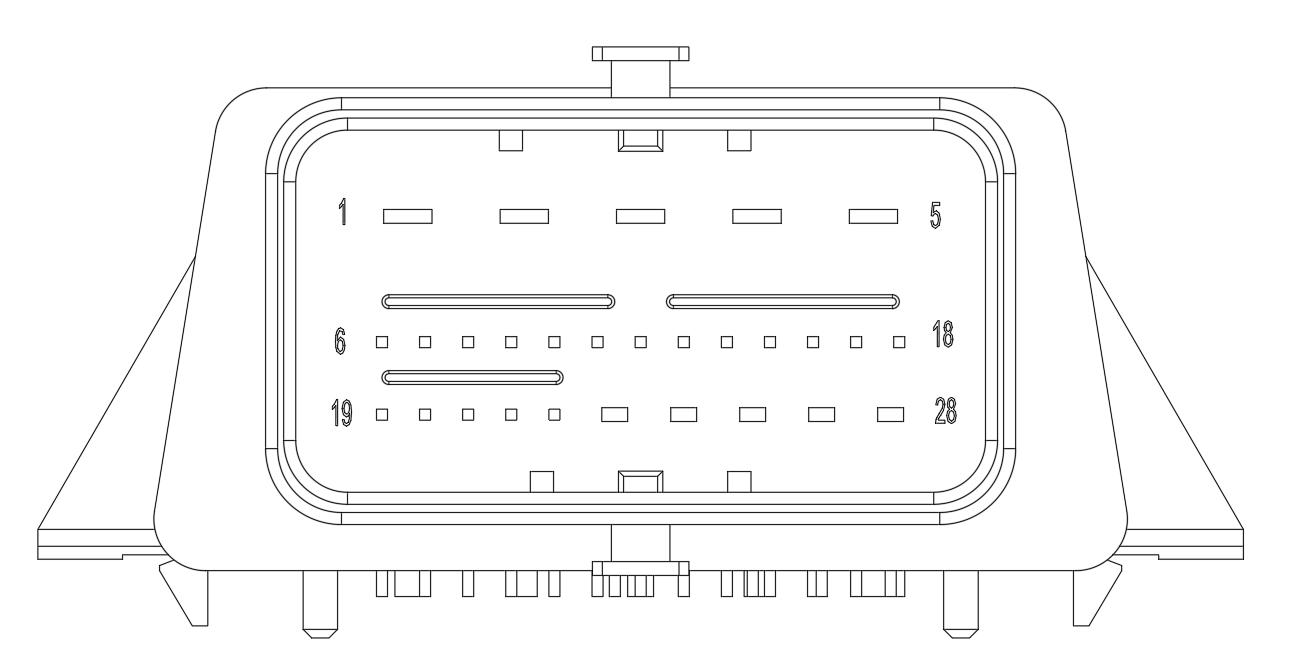

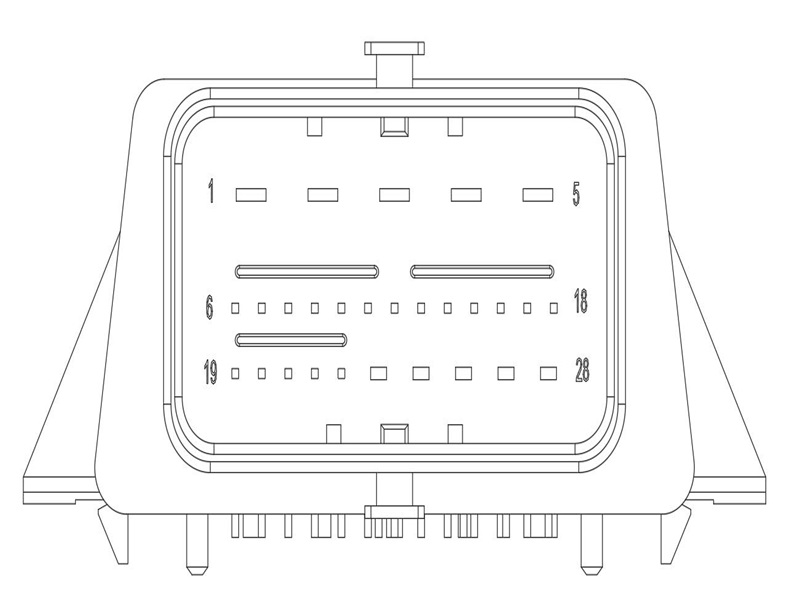

Connecteur basse tension
Pourquoi choisir XIAMEN WISEDRV comme partenaire de contrôle pour vos véhicules utilitaires électriques ?
En tant que fabricant de groupes motopropulseurs électriques, WISEDRV n'a cessé de renforcer sa compétitivité depuis sa création, en se concentrant toujours sur la recherche et la production indépendantes de systèmes de propulsion électrique à énergie nouvelle.
- Nous avons riche expérience dans l'industrie - Forts d'une longue expérience dans la recherche et le développement de systèmes d'entraînement électrique, nos produits ont été fabriqués en série et conçus en collaboration avec de nombreuses marques nationales de premier plan.
- Nous avons capacités de personnalisation En étroite collaboration avec nos clients, nous proposons des solutions de contrôle personnalisées, de la sélection du composant à l'intégration complète dans différents véhicules et conditions d'utilisation, tels que les camions électriques, les bus urbains, les engins agricoles et de chantier. Qu'il s'agisse d'un contrôleur de moteur pour camion électrique ou d'autres exigences de contrôle pour véhicules utilitaires, nous assurons une intégration précise.
- Nous proposons haute qualité et haute fiabilité - Les produits sont développés et fabriqués en stricte conformité avec le système de gestion de la qualité, répondant à la norme de sécurité fonctionnelle ISO26262, garantissant un fonctionnement stable et fiable même sous charge élevée et vibrations continues dans des conditions de travail complexes.
En outre, WISEDRV propose également une variété de solutions de systèmes de propulsion adaptées aux véhicules commerciaux :
Ces solutions répondent aux besoins variés des différentes plateformes de véhicules.
