Qu'est-ce qu'un moteur synchrone à aimant permanent (PMSM) ?
Avec la popularité croissante des véhicules électriques, la demande du marché pour les systèmes de propulsion électrique est en forte croissance. Composant essentiel des véhicules électriques, le moteur joue un rôle primordial en termes de performances, de consommation d'énergie et d'agrément de conduite. Parmi les différents types de moteurs, le moteur synchrone à aimants permanents (MSAP) est devenu l'un des plus utilisés dans le domaine des véhicules électriques grâce à son rendement élevé, son couple important et sa grande précision de commande.
Le moteur PMSM est essentiellement un moteur à courant alternatif. Sa principale caractéristique réside dans l'intégration d'aimants permanents à l'intérieur du rotor, lui permettant de générer un champ magnétique constant. Contrairement aux moteurs à induction (moteurs asynchrones), le PMSM ne nécessite aucun courant d'excitation supplémentaire pour créer le champ magnétique du rotor. Cette caractéristique permet de minimiser les pertes d'énergie et d'optimiser le rendement global.
Pour les véhicules modernes, la présence d'un moteur synchrone à aimants permanents (PMSM) ne se limite pas au moteur lui-même. Son intégration à une technologie de commande intelligente est la garantie fondamentale d'un fonctionnement stable du véhicule et d'une efficacité énergétique accrue.
Structure de base et principe de fonctionnement du PMSM
2.1 Deux composants principaux
| Composant | Description |
| Stator | Intègre des enroulements électromagnétiques ; génère un champ magnétique rotatif lorsqu'un courant triphasé est appliqué. |
| Rotor | Incorpore des aimants permanents ; interagit avec le champ magnétique rotatif du stator pour produire un couple. |
2.2 Principe de fonctionnement
Le principe de fonctionnement d'un moteur synchrone à aimants permanents (PMSM) repose sur l'interaction entre le champ magnétique tournant du stator et le champ magnétique permanent du rotor. Lorsque le contrôleur moteur applique un courant alternatif triphasé aux enroulements du stator, un champ magnétique tournant est généré. Les aimants permanents du rotor interagissent avec ce champ magnétique tournant pour produire un couple synchrone, convertissant ainsi l'énergie électrique en énergie mécanique. Cette énergie mécanique entraîne les roues et permet au véhicule d'avancer.
En fonctionnement réel, le contrôleur de moteur coopère avec le moteur pour ajuster en temps réel le sens du courant, la fréquence et la puissance de sortie en fonction des instructions de commande, garantissant ainsi que le PMSM puisse maintenir un couple de sortie efficace et stable dans différentes conditions de fonctionnement.
Moteurs PMSM et BLDC : comparaison approfondie
Le moteur synchrone à aimant permanent (PMSM) et le moteur à courant continu sans balais (BLDC) sont actuellement les deux types de moteurs à aimant permanent les plus répandus. Tous deux utilisent des aimants permanents, mais diffèrent par leurs méthodes de commande, leurs performances et leurs applications.
Comparaison générale :
| Dimension de comparaison | PMSM (Moteur synchrone à aimant permanent) | Moteur CC sans balais (BLDC) |
|---|
| Forme d'onde de contrôle | Courant sinusoïdal | Courant trapézoïdal |
| Douceur du couple | Ondulation douce et à faible couple | Ondulation de couple relativement élevée |
| Bruit de fonctionnement | Faible | Relativement élevé |
| Complexité du contrôle | Plus complexe (Commande vectorielle / FOC) | Plus simple (commutation en 6 étapes) |
| Coût | Plus haut | Inférieur |
| Efficacité | Rendement maximal de 93 à 95 %, avec des avantages en termes de rendement moyen dans toutes les conditions de fonctionnement. | Rendement moyen légèrement inférieur dans toutes les conditions de fonctionnement par rapport au PMSM |
| Applications typiques | Entraînement principal pour véhicules électriques, automatisation industrielle | Ventilateurs de refroidissement, outils électriques |
Principales différences
La différence fondamentale entre les deux réside dans leur méthode de commande. Le moteur PMSM utilise un courant sinusoïdal et est associé à une commande vectorielle (FOC, pour « commande orientée flux »), permettant une régulation indépendante du flux et du couple, et offrant une bonne réponse dynamique. Le moteur BLDC, quant à lui, utilise un courant trapézoïdal et une commande de commutation à six étapes. Bien que de structure simple et peu coûteux, il présente des limitations dans les applications exigeant une haute précision ou une vitesse de rotation élevée.
En termes de performances réelles, les différences sont également flagrantes. Grâce à son entraînement par onde sinusoïdale, le moteur PMSM offre un couple régulier et un faible niveau sonore, ce qui explique précisément pourquoi il est devenu la technologie dominante dans le secteur des véhicules particuliers.
Application des moteurs PMSM aux véhicules électriques
PMSM, ou moteur PMSM pour véhicules électriquesL'utilisation généralisée de cette technologie dans le domaine des véhicules électriques n'est pas fortuite. Ses principaux avantages sont extrêmement remarquables :
| Avantage principal | Description fonctionnelle |
|---|
| Haute densité de puissance | Offre une puissance de sortie supérieure dans le même volume, permettant ainsi d'alléger le véhicule. |
| Haute efficacité | Un rendement maximal de 93 à 95 % se traduit directement par une plus grande autonomie. |
| Large plage de vitesses, fonctionnement à haut rendement | Maintient une efficacité élevée à différents niveaux de vitesse. |
| Structure compacte | Permet de gagner de la place sur le châssis et d'optimiser l'agencement du véhicule. |
| Excellentes performances de dissipation thermique | Permet une gestion thermique plus efficace. |
Des études ont confirmé que, dans les mêmes conditions de fonctionnement, le moteur PMSM surpasse le moteur à induction en termes d'efficacité énergétique, de gestion thermique et d'autonomie. Il constitue le choix idéal pour les utilisateurs modernes à la recherche de véhicules électriques performants et à grande autonomie.
Progrès dans les tendances technologiques des PMSM
Intégration intelligente
Technologie avancée des moteurs synchrones à aimants permanents PMSM améliore continuellement les performances des systèmes d'entraînement électrique selon les axes suivants :
- Commande VCU (contrôleur de véhicule coordonné)
- Diagnostic UDS (service de diagnostic unifié)
- Mise à jour logicielle OTA (mise à niveau en vol)
- Communication CAN (bus de réseau de zone de contrôleur)
- L'intégration de ces fonctions a considérablement amélioré le niveau d'intelligence du véhicule, l'efficacité de la maintenance et l'expérience utilisateur, les portant à un niveau supérieur.
Comment choisir un partenaire fiable pour vos solutions PMSM
Choisir des qualifiés solutions de moteurs PMSM industriels Des fournisseurs fiables sont d'une importance capitale pour les constructeurs automobiles dont les exigences en matière de produits sont standardisées. Fournisseurs expérimentés de moteurs PMSM Nous proposons non seulement des produits moteurs, mais aussi une assistance technique complète, incluant l'adaptation des contrôleurs, l'optimisation des systèmes et des services de développement personnalisés.
Pour résumer cette expérience, j'ai listé les quatre dimensions clés suivantes pour l'évaluation des fournisseurs :
| Dimension d'évaluation | Considérations clés |
|---|
| Capacité technique | Conception de moteurs, développement de contrôleurs |
| Personnalisation | Adaptabilité flexible aux schémas de tension, de puissance et d'installation |
| Fiabilité du produit | Indice de protection contre les infiltrations (par exemple IP67), fonctions de communication, procédures de test |
| Conception basée sur une plateforme | Qu’il prenne en charge l’extension flexible de différentes plateformes de tension |
Un système PMSM fiable doit offrir des performances stables dans diverses conditions de fonctionnement. La protection IP67, la communication CAN, les fonctions de protection de sécurité et la conception flexible de la plateforme sont autant de facteurs clés qui déterminent la fiabilité à long terme des composants.

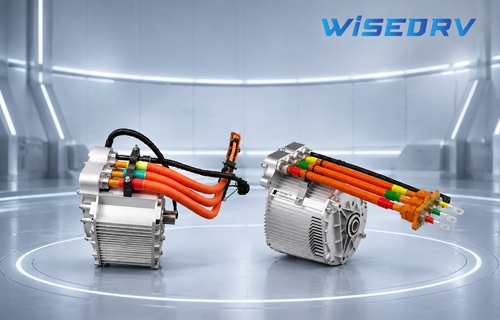

WISEDRV est profondément impliquée dans l'industrie des systèmes de propulsion électrique pour véhicules électriques depuis de nombreuses années. VCU intégré, UDS, contrôleur de moteur OTA d'usine, pour la plateforme du système PMSM, Notre société a lancé les deux plateformes de produits suivantes :
| Plateforme de tension | Caractéristiques du produit | Scénarios applicables | Communication et protection |
|---|
| Plateforme 96V | Enroulement en épingle à cheveux, allègement du système et densité de puissance élevée | Microvoitures, tricycles et engins de chantier | Indice de protection IP67, communication CAN 2.0 |
| Plateforme 320 V | Fonctions intégrées de l'unité de commande du véhicule (VCU), UDS et OTA, confort amélioré | Microvoitures, balayeuses et engins de chantier | Indice de protection IP67, communication CAN 2.0 |
Foire aux questions (FAQ)
Q1 : Quels sont les principaux avantages du PMSM ?
Les principaux avantages du PMSM comprennent un rendement élevé, un couple de sortie important, une structure compacte et des performances de contrôle précises.
Q2 : Pourquoi le PMSM est-il si largement utilisé dans les véhicules électriques ?
Le moteur PMSM offre une densité de puissance élevée et une conversion d'énergie efficace, contribuant ainsi à une meilleure autonomie et à des performances de conduite accrues pour les véhicules électriques. De plus, sa large plage de vitesses et son rendement élevé lui permettent d'être performant aussi bien en conduite urbaine qu'à grande vitesse.
Q3 : Est-il nécessaire qu'un PMSM soit équipé d'un contrôleur de moteur ?
Oui. Le contrôleur de moteur est responsable de la régulation du courant, de la vitesse et du couple, et constitue le composant essentiel qui garantit le fonctionnement efficace et stable du moteur PMSM.
Q4 : Quelles sont les principales différences entre les moteurs PMSM et BLDC ?
Les deux moteurs utilisent des aimants permanents, mais le PMSM emploie une commande de courant sinusoïdale, ce qui assure un fonctionnement plus régulier et un niveau sonore plus faible ; le BLDC utilise une commande par onde trapézoïdale, plus simple et moins coûteuse, mais limitée dans certaines applications. Le PMSM est généralement utilisé dans des applications exigeant des performances élevées (comme les véhicules électriques).
Q5 : Le système PMSM peut-il être personnalisé pour différents modèles de véhicules ?
D'accord. Le système PMSM peut être personnalisé de manière flexible en fonction de la tension du véhicule, des besoins en énergie, de l'espace d'installation et des exigences de communication.
Question 6 : Quelles sont les perspectives du marché pour les PMSM ?
Le marché mondial des moteurs PMSM est actuellement en pleine expansion. Cette croissance est principalement due à la généralisation des véhicules électriques, à l'automatisation industrielle et au recours aux énergies renouvelables. Le taux de pénétration devrait augmenter significativement dans les années à venir.
Exploration de la solution d'entraînement électrique WISEDRV
Vous recherchez un service fiable ? Solutions pour moteurs et contrôleurs PMSM pour votre projet de véhicule électrique ?
WISEDRV propose des solutions d'entraînement électrique personnalisées pour différentes plateformes de tension et fournit à ses clients des services de conseil technique, d'adaptation des systèmes et d'assistance en ingénierie.
Vous pouvez nous contacter par courriel : sagerv@wiseelec.cn, ou par le biais du «Contactez-nousVeuillez nous indiquer les exigences de votre projet sur la page dédiée de notre site web. Notre équipe d'ingénieurs vous apportera un soutien technique professionnel et vous accompagnera dans le développement d'une solution de motorisation électrique adaptée.
