I. La véritable manifestation des différences
Avec la croissance continue du marché mondial des deux-roues électriques, le contrôleur de moteur est devenu l'un des composants clés qui influencent considérablement les performances globales, l'efficacité, la fiabilité et l'expérience de conduite du véhicule.
De nombreux utilisateurs constateront que même si deux contrôleurs de moteur présentent les mêmes caractéristiques de tension, de courant et de puissance, leurs performances réelles, une fois installés dans un véhicule, peuvent être très différentes. Certains contrôleurs offrent un démarrage en douceur, une forte accélération, une faible montée en température et un fonctionnement stable sur une longue durée ; tandis que d’autres, malgré des paramètres apparemment identiques, peuvent présenter des problèmes tels qu’une puissance insuffisante, une réponse lente, une surchauffe importante du moteur, un faible rendement, voire un taux de panne élevé.
II. Pourquoi les performances réelles diffèrent-elles avec les mêmes paramètres ?
Les paramètres ne sont que les spécifications de base du matériel, mais les performances réelles du contrôleur sont déterminées par la conception de l'ensemble du système.
La définition de la capacité de sortie de courant varie. Par exemple, lorsqu'un contrôleur affiche un courant de crête de 100 A, certains fabricants le définissent comme une « sortie stable et continue », tandis que d'autres le définissent comme un « courant de crête instantané ». De plus, en raison des différences de conception en matière de dissipation thermique et de protection contre la surchauffe, certains contrôleurs peuvent fournir un courant élevé pendant une période prolongée, tandis que d'autres ne peuvent maintenir ce courant élevé que pendant quelques secondes avant de réduire la puissance.
Les algorithmes de contrôle présentent des performances variables. Le contrôleur détermine la puissance que le moteur doit fournir grâce à des algorithmes logiciels. Des algorithmes performants garantissent un démarrage en douceur, une réponse rapide et un rendement élevé ; à l’inverse, des algorithmes moins performants entraînent un démarrage saccadé, des à-coups à bas régime, une perte de puissance à haut régime et une consommation d’énergie importante. À configuration matérielle identique, différents réglages logiciels peuvent induire des différences notables dans l’expérience de conduite.
Par conséquent, un contrôleur véritablement performant repose sur une combinaison de capacités matérielles et d'algorithmes logiciels. Nous analyserons ci-dessous les différences de conception entre les différents fabricants selon trois axes : les algorithmes, les composants de puissance et la fiabilité de la dissipation thermique.
Pour déterminer si un contrôleur de moteur est excellent, il ne suffit pas de se fier au tableau des paramètres du produit. Une évaluation complète des aspects suivants est nécessaire :
III. Algorithme de contrôle : Détermination de l’expérience de conduite des véhicules électriques
Dans la conception du contrôleur moteur, l'algorithme de contrôle est un facteur crucial qui influence l'expérience de conduite du véhicule.
À leurs débuts, les deux-roues électriques utilisaient majoritairement la méthode de contrôle BLDC traditionnelle. Cette approche, technologiquement éprouvée et peu coûteuse, répondait aux besoins de conduite des véhicules électriques de base. Cependant, face à la demande croissante du marché pour des performances à haute vitesse et une expérience de conduite plus agréable, cette méthode de contrôle traditionnelle a progressivement révélé certaines limites.
- Fluidité insuffisante à basse vitesse ;
- Bruit évident provenant du moteur ;
- Il existe encore des marges de progression en matière d'efficacité de conversion énergétique.
Par conséquent, un nombre croissant de véhicules électriques de moyenne et haute gamme adoptent la technologie FOC (commande vectorielle). La FOC permet d'obtenir une puissance de sortie plus efficace et plus stable grâce à un contrôle précis du champ magnétique du moteur. Comparés aux méthodes de commande traditionnelles, les contrôleurs FOC présentent généralement les caractéristiques suivantes :
- Meilleures performances de couple à bas régime ;
- Réponse en puissance plus rapide ;
- Réduction du bruit de fonctionnement ;
- Une efficacité énergétique accrue.
Pour les applications impliquant des deux-roues et des trois-roues de 60 à 80 cm, étant donné que ces véhicules doivent équilibrer à la fois la puissance de démarrage et la stabilité à haute vitesse, le contrôleur doit non seulement fournir un courant suffisant, mais également disposer d'excellentes capacités de réglage logiciel.
En pratique, le développement d'un contrôleur adapté à une plateforme électrique pure de 48 V à 96 V nécessite généralement une optimisation des paramètres en fonction des différents types de moteurs, du poids du véhicule et de l'environnement d'utilisation, notamment :
| Paramètre | Effet |
| Contrôle du courant de phase de crête | Détermine les performances d'accélération et la puissance de pointe. |
| Contrôle de l'affaiblissement du champ | Affecte les capacités de fonctionnement à haute vitesse |
| Courbe de réponse au couple | Influence la douceur de conduite et la maniabilité |
| Stratégie de freinage régénératif / de récupération d'énergie | Impact sur les performances de la gamme |
Avec des spécifications matérielles identiques, les capacités de réglage logiciel des différents fabricants entraînent souvent des différences de performances significatives.
IV. Conception du dispositif de puissance : détermine la capacité de sortie et la fiabilité du contrôleur
Outre les algorithmes logiciels, la conception matérielle détermine également les performances du contrôleur.
Les composants principaux comprennent :
- Module de puissance MOSFET ;
- circuit d'entraînement ;
- module d'échantillonnage actuel ;
- puce de contrôle principale ;
- composants de filtration et de protection.
Les entreprises manufacturières compétentes adopteront des conceptions de modules de puissance plus raisonnables et sélectionneront différents schémas de niveaux de courant en fonction des exigences de l'application :
| Scénario d'application | Exigences typiques | Conception du contrôleur |
| Deux-roues | Alimentation haute vitesse, réponse dynamique rapide | Capacité de courant de crête, contrôle de précision |
| Tricycle | Capacité de charge élevée, fonctionnement continu | Haute fiabilité, capacité de production soutenue |

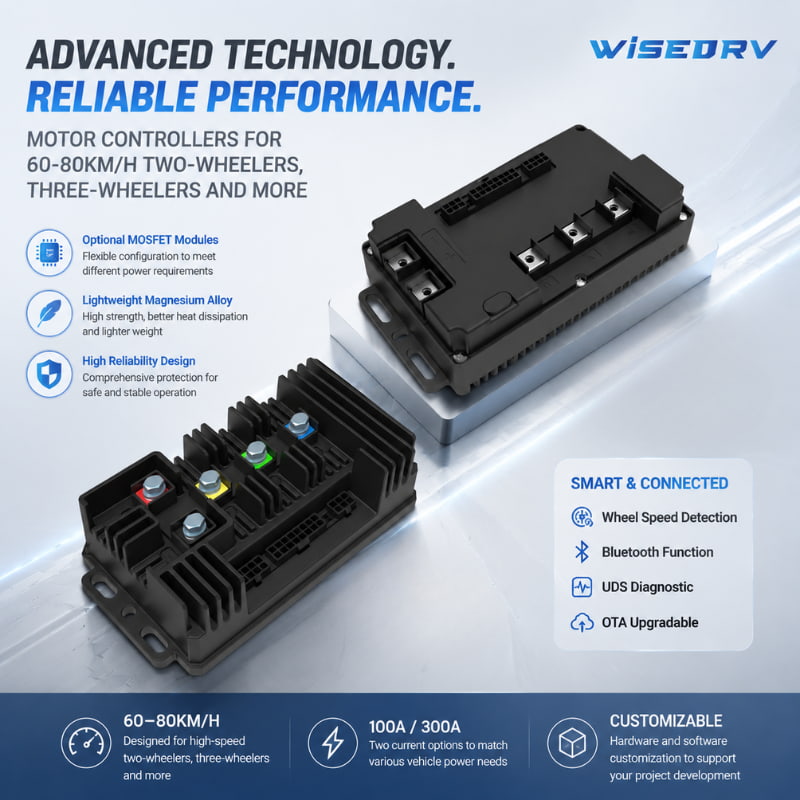

Pour les applications de deux-roues et de trois-roues électriques de 60 à 80 km/h, la plateforme de contrôleur purement électrique 48V-96V développée par WISEDRIVEPOWER prend en charge la sélection de la configuration des modules MOSFET et peut être adaptée aux besoins en puissance des différents modèles de véhicules.
Cette plateforme prend en charge la communication CAN et peut gérer une large plage de tensions, de 48 V à 96 V. Elle offre un Contrôleur de moteur sans balais haute intensité 300 A 48 Vavec une capacité de courant de crête de niveau. En tant que Contrôleur de moteur personnalisé compatible CAN 48 V-96 VIl peut être personnalisé de manière flexible au niveau matériel et logiciel en fonction des exigences du client et convient à diverses applications dans les véhicules électriques légers.
V. Dissipation thermique et conception de fiabilité : Détermination des performances à long terme du contrôleur
Lors du fonctionnement du contrôleur de moteur, une quantité importante de chaleur est générée, notamment lorsqu'un courant important est délivré.
Si la conception de la dissipation thermique est inadéquate, même si les performances répondent aux exigences pendant une courte période, après un fonctionnement prolongé, les problèmes suivants peuvent survenir :
1. Diminution de la puissance
2. Protection contre la température
3. Durée de vie réduite des composants
4. Stabilité du système réduite
Par conséquent, les régulateurs performants optimisent généralement la dissipation thermique tant au niveau de la structure que des matériaux. Par exemple :
- Utiliser un boîtier en alliage d'aluminium à haute conductivité ;
- Optimiser la disposition des composants d'alimentation internes ;
- Renforcer l'effet rafraîchissant naturel ;
- Concevoir le chemin de dissipation de la chaleur en fonction de la position d'installation sur le véhicule.
Pour les applications liées aux véhicules électriques, l'allègement et les capacités de dissipation de la chaleur sont tout aussi importants.
La plateforme de contrôle des véhicules électriques 48V-96V de WISEDRIVEPOWER adopte une Conception légère du contrôleur de moteur en alliage de magnésiumCette conception permet non seulement de réduire le poids total du véhicule, mais elle prend également en compte les exigences en matière de résistance structurelle et de dissipation de la chaleur, ce qui la rend plus adaptée aux véhicules ayant des exigences spécifiques en matière de poids et de performances.
VI. Comment choisir un fournisseur de contrôleurs de moteur approprié
Pour les constructeurs de véhicules électriques, le choix d'un fournisseur de contrôleurs de moteur ne se résume pas à une simple comparaison des prix ou des tableaux de paramètres. Il doit plutôt impliquer une évaluation complète des capacités de R&D du fournisseur, de la fiabilité de ses produits, de ses options de personnalisation et de sa capacité à collaborer sur le long terme.
Un fournisseur de contrôleurs de moteurs véritablement exceptionnel peut accompagner ses clients tout au long du processus, de la conception du produit à l'optimisation des performances jusqu'à la production en série, en proposant des solutions de propulsion électrique stables, efficaces et fiables pour l'ensemble du secteur automobile.
VII. Foire aux questions (FAQ)
Q1 : Quelles sont les différences fondamentales entre les contrôleurs de moteur conçus par différents fabricants ?
Les principales différences résident dans la précision de l'algorithme de contrôle, le choix des composants de puissance et la conception du système de dissipation thermique. Le tableau des paramètres n'indique que la limite supérieure ; ce sont les performances réelles qui importent le plus.
Q2 : Comment peut-on déterminer rapidement la fiabilité et la constance de la production des contrôleurs de différents fabricants ?
Les différences de fiabilité proviennent principalement de la qualité des composants, de la structure de dissipation thermique et des normes de tests environnementaux. Les fabricants de qualité effectuent des tests en usine, tels que le vieillissement à haute température, les vibrations et l'étanchéité, et contrôlent rigoureusement la constance de la production. Il est recommandé de visiter l'usine, de demander des rapports d'inspection par un organisme tiers et de vérifier les performances réelles en testant des véhicules prototypes.
WISEDRIVEPOWER se concentre sur la recherche et le développement ainsi que sur la fabrication de contrôleurs de moteurs. Contrôleur de moteur intégré VCU UDS OTA FactoryNous nous engageons à fournir aux constructeurs automobiles des solutions de propulsion électrique stables, performantes et fiables. Pour en savoir plus sur nos produits, veuillez consulter leur fiche détaillée. Si vous souhaitez une solution personnalisée, vous pouvez nous contacter via la rubrique « Nous contacter » de notre page d'accueil.
